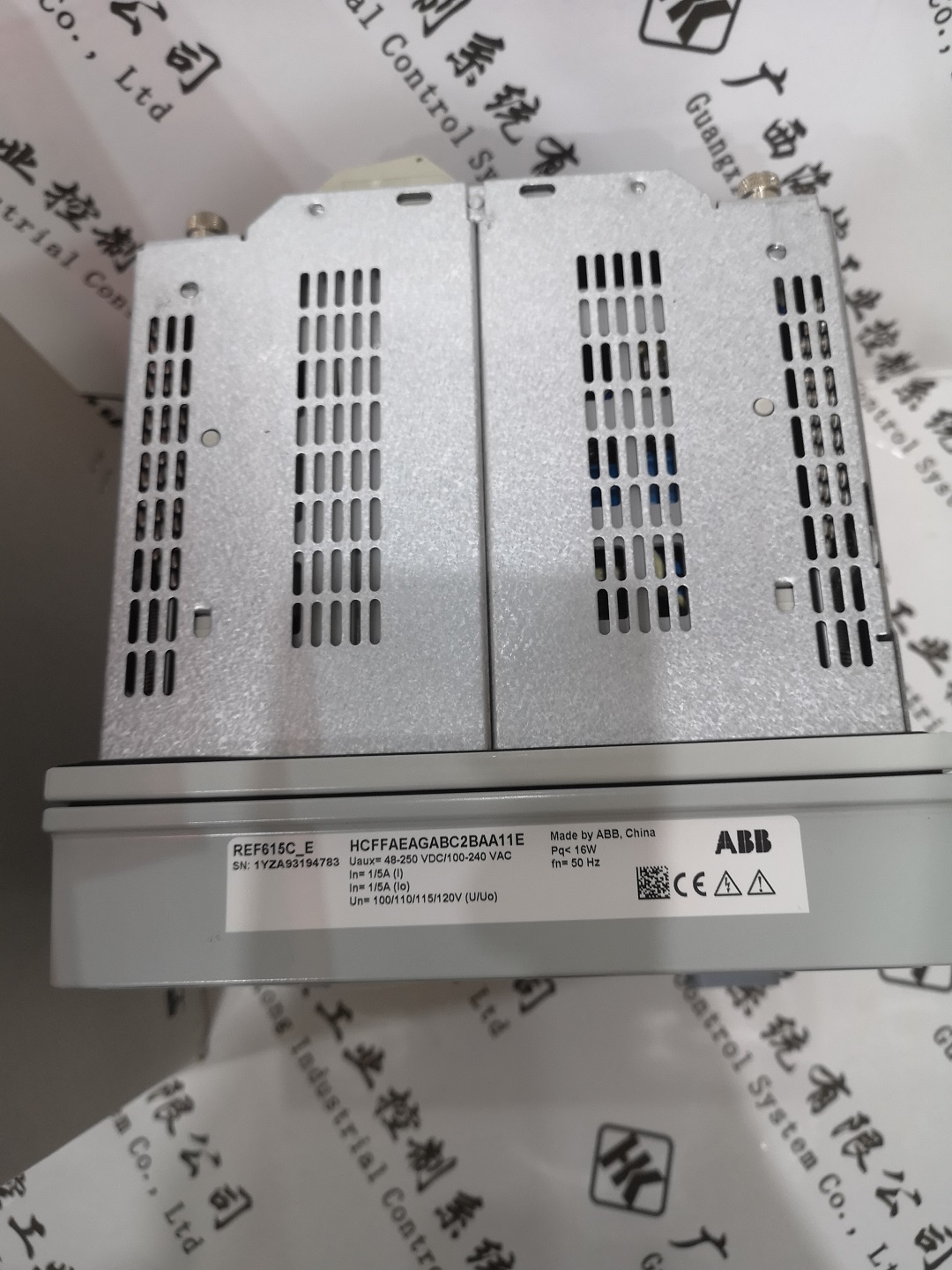

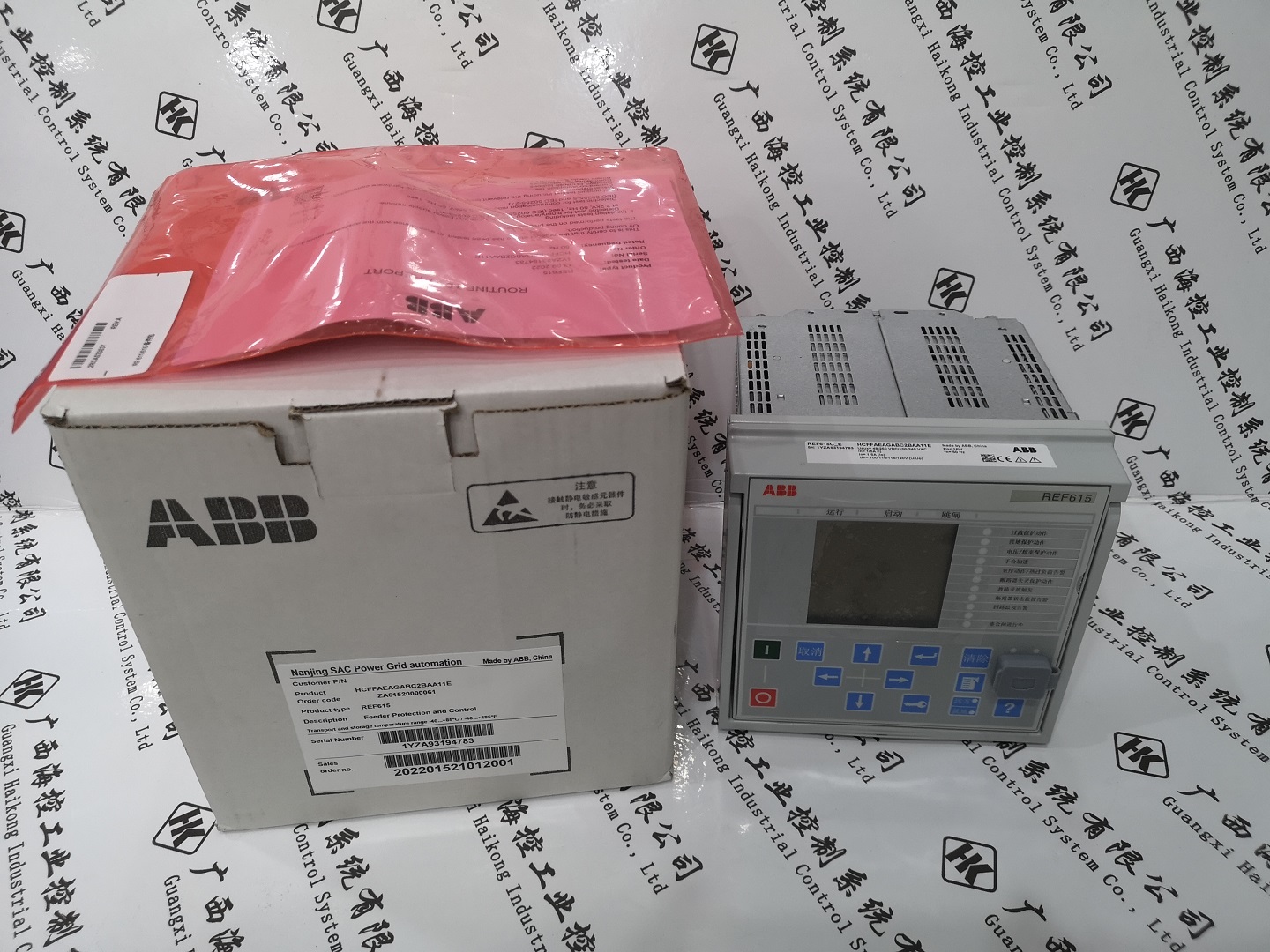

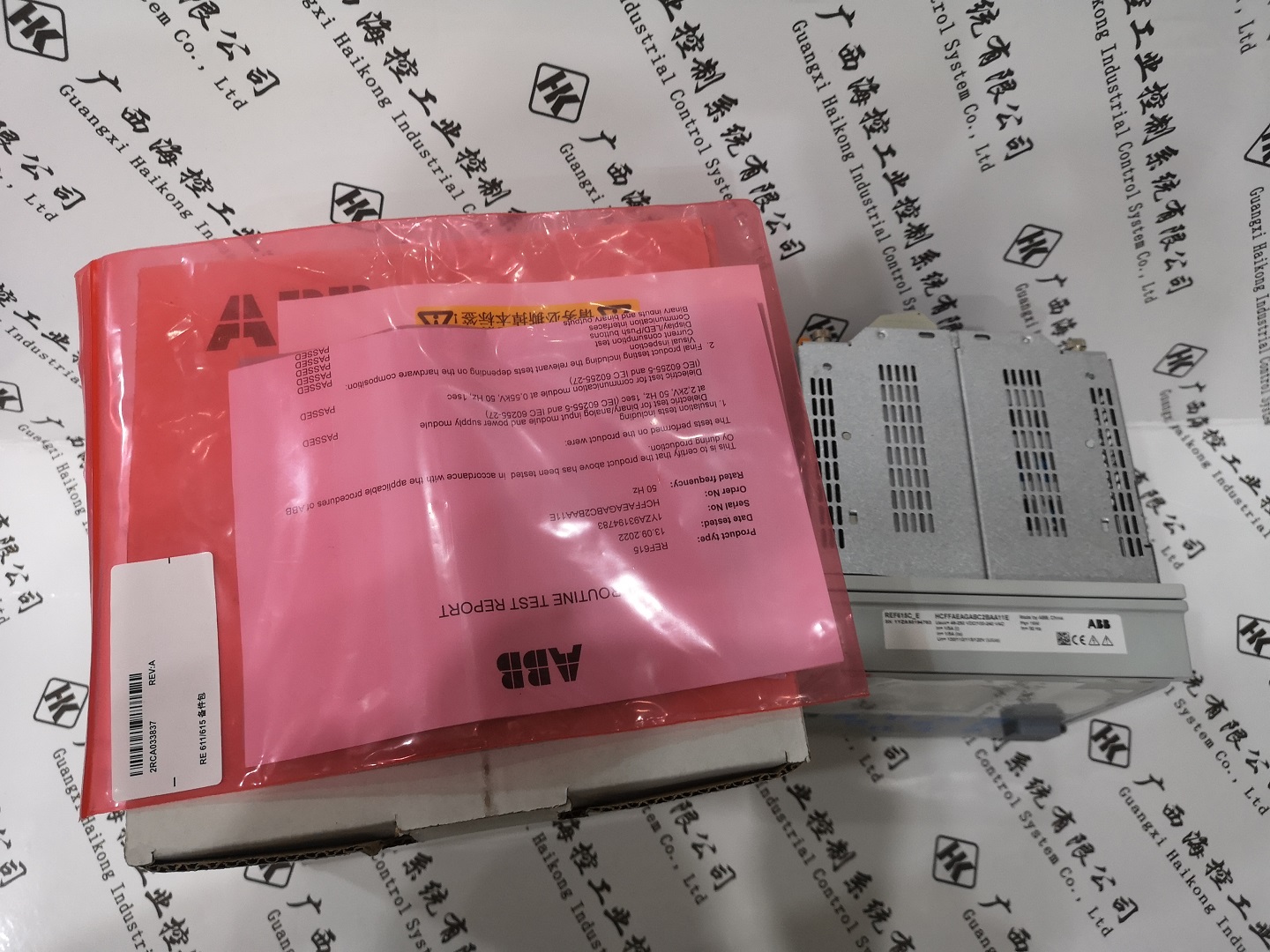

ABB REF615C_E 继电保护器

REF615 IEC 馈线保护和测控装置，作为馈线保护和测控装置，用于保护、控制、测量和监视公共和工业配电系统。REF615 既可以适应中性点不接地电网又可以适应中性点电阻或阻抗接地电网。此外，利用装置的站级间通信功能，REF615 也可以用于环形网状配电网络或辐射网络保护。被保护的电网包含多次馈电和分布式发电。

REF615 IEC 馈线保护和测控装置具备 12 种标准配置，适应于常用的馈线保护和测控应用。REF615 的特点是支持变电站 IEC61850 通信标准，并行冗余协议（PRP）和高可用性无缝冗余度协议（HSR），其中 IEC61850 通信标准包含 IEC 61850-9-2 LE。该继电器还支持 DNP3，IEC 60870-5-103 和 Modbus® 规约。通过 SPA-ZC 302 规约适配器支持 Profitbus DPV1 规约。

REF615 IEC 馈线保护和测控装置是 ABB Relion® 产品家族中的 615 产品系列的成员。

主要

集成在一台继电保护装置中的保护、控制、监测和管理为公共和工业配电系统提供了紧凑和通用的方案

具有的保护和控制功能，可以用传感器或传统的 CT、PT

具有预配置好的标准配置，这样可以更快更容易地进行组合，满足用户不同的应用需求

快速安装和测试的可插拔式设计

带单线图显示的大液晶屏，可通过本地或易于连接和浏览的 HMI 来访问

周到的产品全寿命周期服务

主要

方向过流、无方向过流、接地保护，电压、频率和电能质量保护及测量功能

具有高灵敏度和选择性的多频导纳接地保护组合

具有可选择的、快速的短路、接地故障定位功能

支持 IEC61850 版和版，包括冗余 HSR 和 PRP, GOOSE 和 IEC61850-9-2

支持 IEEE 1588 v2 高时间协议

支持 Modbus、DNP3，IEC 60870-5-103 通信协议
