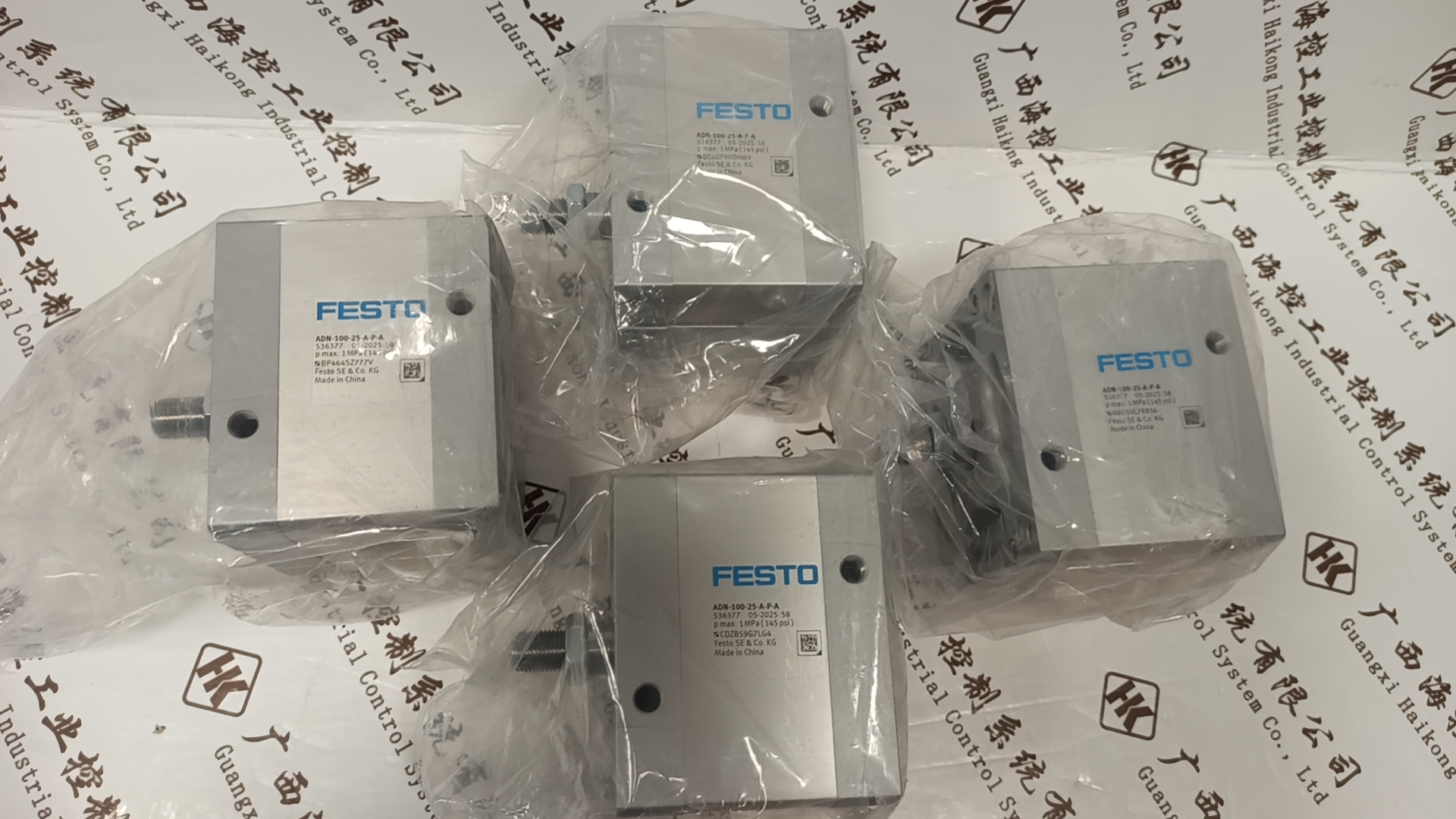

产品介绍

参数

缸径：100mm。

行程：25mm。

活塞直径：100mm。

活塞杆螺纹：M12。

理论出力（6bar 压力下）：伸出力 4712N，缩回力 4524N。

工作特性

工作模式：双作用，即在活塞两侧供气，通过气压实现活塞杆的前进和后退。

缓冲方式：采用弹性缓冲环 / 垫，在气缸两端提供缓冲，可有 效减少活塞在行程末端的冲击，保护气缸部件，延长使用寿命。

工作压力范围：0.6bar 至 10bar。

工作介质：符合 ISO 8573-1:2010（7:4:4）标准的压缩空气，也可在有油润滑的情况下运行。

环境温度范围：-20℃至 80℃。

结构与材料

缸筒材料：锻造铝合金，表面经光滑阳ji氧化处理，具有良好的耐腐蚀性和耐磨性，同时重量较轻。

端盖材料：压铸铝，经过涂层处理，提高了表面硬度和耐腐蚀性。

活塞杆材料：高合金钢，强度高、耐腐蚀性好，能够承受较大的轴向力和侧向力。

密封材料：TPE-U（聚氨酯），具有良好的弹性、耐磨性和密封性，可有 效防止气体泄漏。

安装与连接

安装方式：可选择带通孔、内螺纹或通过附件安装，安装位置灵活，能够适应不同的应用场景。

气口连接：采用 G1/8 螺纹接口，方便与气源管道进行连接。

性能优势

紧凑设计：结构紧凑，体积小，重量轻，适用于安装空间有限的场合，能够在狭小的空间内提供强大的动力。

高精度：具有良好的加工精度和装配工艺，确保了气缸的运动精度和重复定位精度，能够满足各种高精度的应用需求。

高可靠性：选用优 质的材料和先进的制造工艺，经过严格的质量检测，保证了气缸在长时间、高 强度的工作环境下仍能稳定运行，减少了维护成本和停机时间。

适应性强：工作压力范围宽，环境温度适应范围广，能够在不同的工作条件下正常工作，具有较强的适应性。
