电压配电柜安装电度表，由于电流比较大，不能使用直接式电度表，需要接互感器。

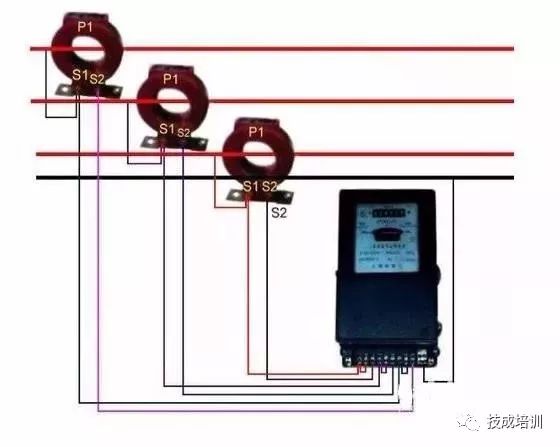

首先我们连接一下总体接线原理图，总共需要接电流互感器3组6根线，电压线3根，零线1根。如下图所示

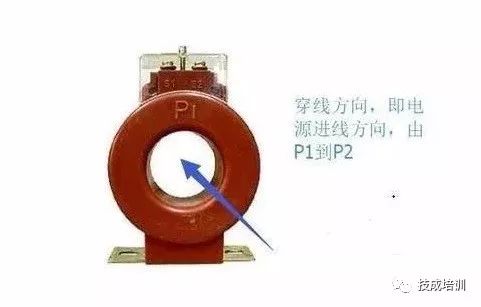

先将三个互感器穿在三根火线A相B相C相上，方向是沿着电流的进线方向，对应互感器从P1到P2穿过，如下图所示，P1，P2互感器有标识。

接互感器的信号线S1，S2，用1.5mm的多芯铜线，将三个互感器上S1、S2端子引出，如下图所示

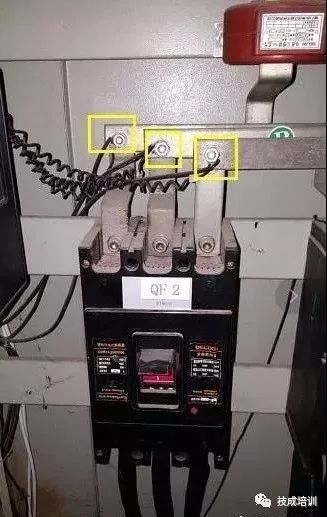

接电压线，从ABCN相电源上并联4根电压取样线，同样使用1.5mm的多芯铜线，如下图所示

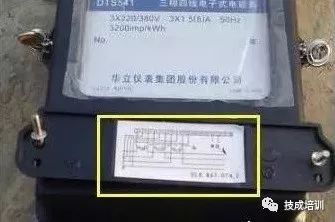

打开电表的接线端盖，端盖后面有接线图可以参考，如下图所示

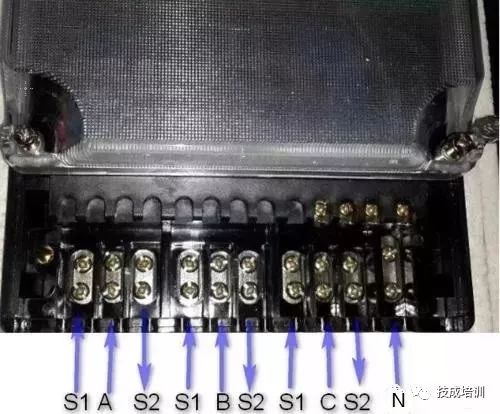

穿A相的互感器的S1S2接线为S1--1 S2--3 A线电压线接2

穿B相的互感器的S1S2接线为S1--4 S2--6 B线电压线接5

穿C相的互感器的S1S2接线为S1--7 S2--9 C线电压线接8

N线接10

如下图所示

注意：a、三相的电压线和电流线不能接混！

b、电流互感器穿线方向不能反，反了的话指针表会反转。

所以接线后测试首先检查表的转向是否和指示箭头一直，如下图所示

由于电能表是一种计量仪表，其安装位置和安装方式都会影响仪表计量的准确性。因此在配电柜内安装配电能表时应遵循相关的安装规范并注意以下几方面间题。

(1)电能表安装在湿度为0-40 C的范围内、干燥、无振动、无强磁场、无腐蚀性气体的非爆炸和非易燃场所.距热力管道至少0.5m.

(2)配电柜多只电能表并列安装时，两表间的中心距离不得小于200mm.

(3)电能表中心至地面一般为1.5--1.8m;装在立式盘上或成套开关柜内时，离地面距离应不低于0. 7m:除成套开关柜外，电能表上方一般不得装经常操作的电器。

(4)电能表应装在显眼的搁置，以便于读数和监视:室内表箱门应装玻璃.装于公共场所的表箱应上锁.

(5)电能表箱装于室外时.应采取防雨水侵人措施.表箱顶部沿箱f7处呈波形.其前后械应超出表箱100mm.

(6)不同电价的用电线路应分别装表.同一电价的线路可合并装表。

(7)配电柜电能表应垂直安装，前后左右的倾斜度不得超过2:否则会影响计盆的准确度。

(8)接至电能表的导线中间不应有接头.端子板上的接线要准确可靠.接触良好。每根接头都要按设计规定编上号，以便检查线路。

电能表的安全要求

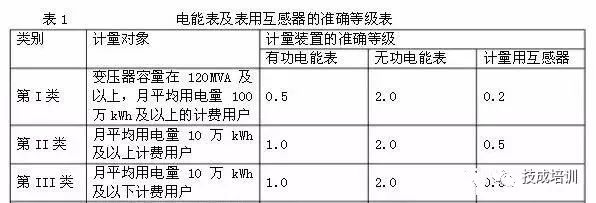

（一）电能表的选择要使它的型号和结构与被测的负荷性质和供电制式相适应，它的电压额定值要与电源电压相适应，电流额定值要与负荷相适应。

（二）要弄清电能表的接线方法，然后再接线。接线一定要细心，接好后仔细检查。如果发生接线错误，轻则造成计量不准或者电表反转，重则导致烧表，甚至危及人身安全。

（三）配用电流互感器时，电流互感器的二次侧在任何情况下都不允许开路。二次侧的一端应做良好的接地。接在电路中的电流互感器如暂时不用时，应将二次侧短路。

（四）容量在250A及以上的电能表，需加装专用的接线端子，以备校表之用。
