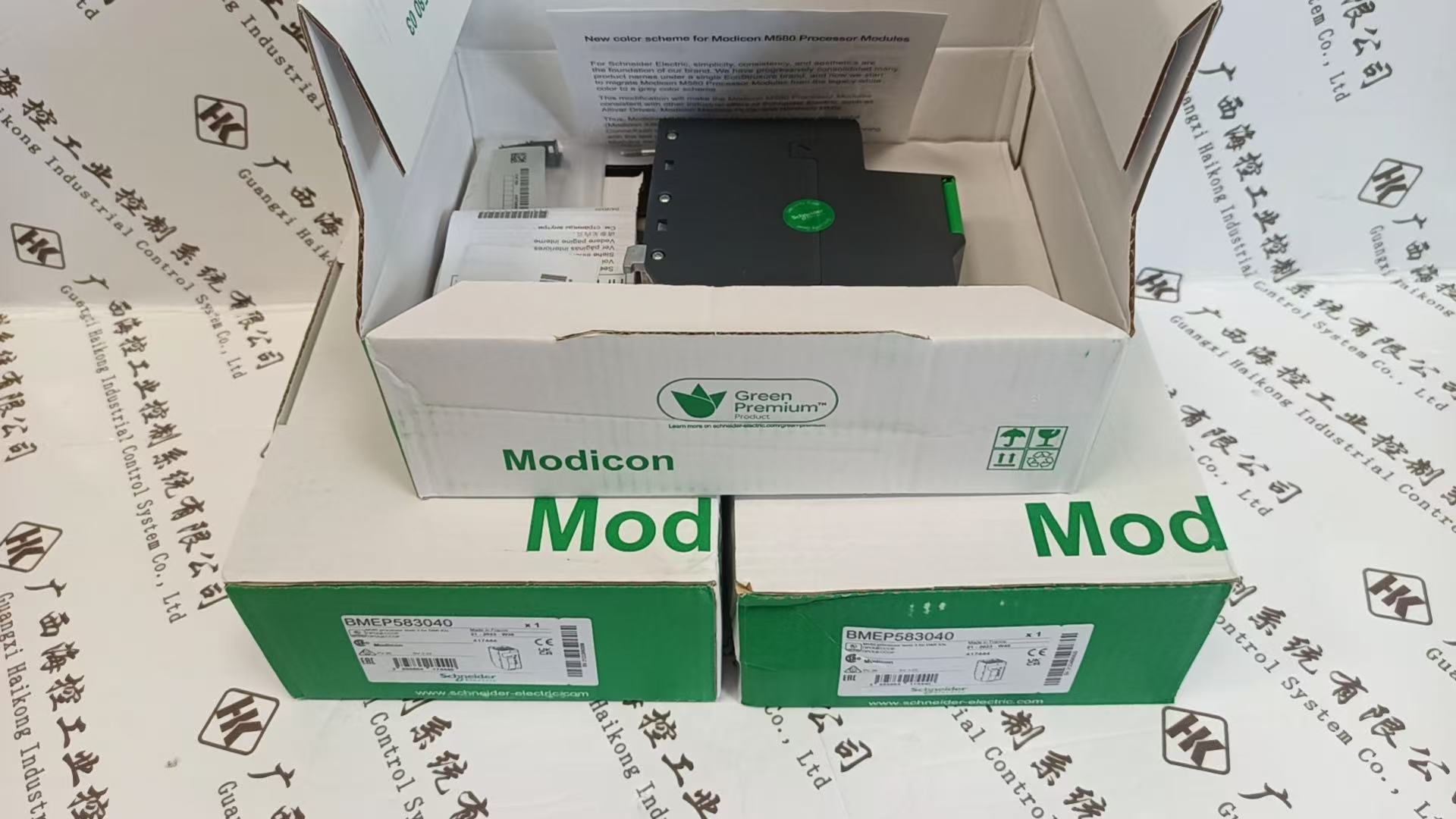

产品介绍

技术规格

1. 核心性能

处理器：

15k 指令 / 毫秒（65% 布尔 + 35% 固定算术），20k 指令 / 毫秒（100% 布尔），支持多任务并行处理。

内置实时操作系统（RTOS），支持 2 个辅助任务、1 个主循环任务、128 个事件任务及 1 个快速周期任务。

内存：

程序内存 13MB，数据内存 1024KB，支持 4GB 可扩展闪存用于数据存储。

通信接口：

1 个以太网 TCP/IP 服务端口（RJ45），2 个以太网设备网络端口（RJ45），1 个 USB Mini-B 编程端口。

支持 Modbus TCP、EtherNet/IP、CANopen 等协议，可扩展 Profibus DP、DeviceNet 等通信模块。

2. I/O 与扩展能力

本地 I/O 容量：

3072 路离散量 I/O，768 路模拟量 I/O，支持 X80 通用 I/O 平台。

远程 I/O 支持：

16 个远程 I/O 站，每个站点支持 2 个机架，兼容分布式 I/O 模块（如 X80 系列）。

特殊功能通道：

108 个专用通道，支持 HART 协议、SSI 编码器、高速计数（500kHz）、运动控制（脉冲序列输出）及精确时间戳。

3. 环境与可靠性

供电电压：24V DC（典型功耗 295mA），支持冗余电源模块（如 BMXCPS4002）。

工作温度：-20°C 至 + 60°C，存储温度 - 25°C 至 + 70°C，IP20 防护等级（需依赖机架外壳）。

认证与合规：

CE、UL、CSA、EAC 认证，符合 EN 61131-2、EN 61000-6-4 等工业标准。

未通过 ATEX 防爆认证，如需防爆场景需定制特殊型号。

功能特性

集成化设计：

处理器、通信模块、电源模块一体化，减少布线复杂度，支持热插拔维护。

内置 Web 服务器，支持远程监控与参数配置（需启用安全访问权限）。

高精度控制：

支持电子齿轮比、多段速控制及回零功能，定位精度 ±0.01mm（配合 Lexium 伺服驱动器）。

时间戳精度达微秒级，适用于同步多设备协同作业。

网络安全：

支持防火墙、加密通信（如 TLS/SSL）及用户权限分级管理，符合 IEC 62443 标准。

安装与兼容性

机械安装：

需安装在 BMEXBP 系列以太网 + X 总线机架或 BMXXBP 系列 X 总线机架（PV02 及以上版本），占用 2 个槽位。

推荐使用双球铰链联轴器连接机械负载，减少轴端应力。

软件兼容性：

使用Unity Pro或Control Expert进行编程，支持 IEC 61131-3 标准语言（梯形图、结构化文本等）。

兼容 EcoStruxure 协同自动化平台，可与 Modicon PLC、Altivar 变频器等设备无缝集成。
