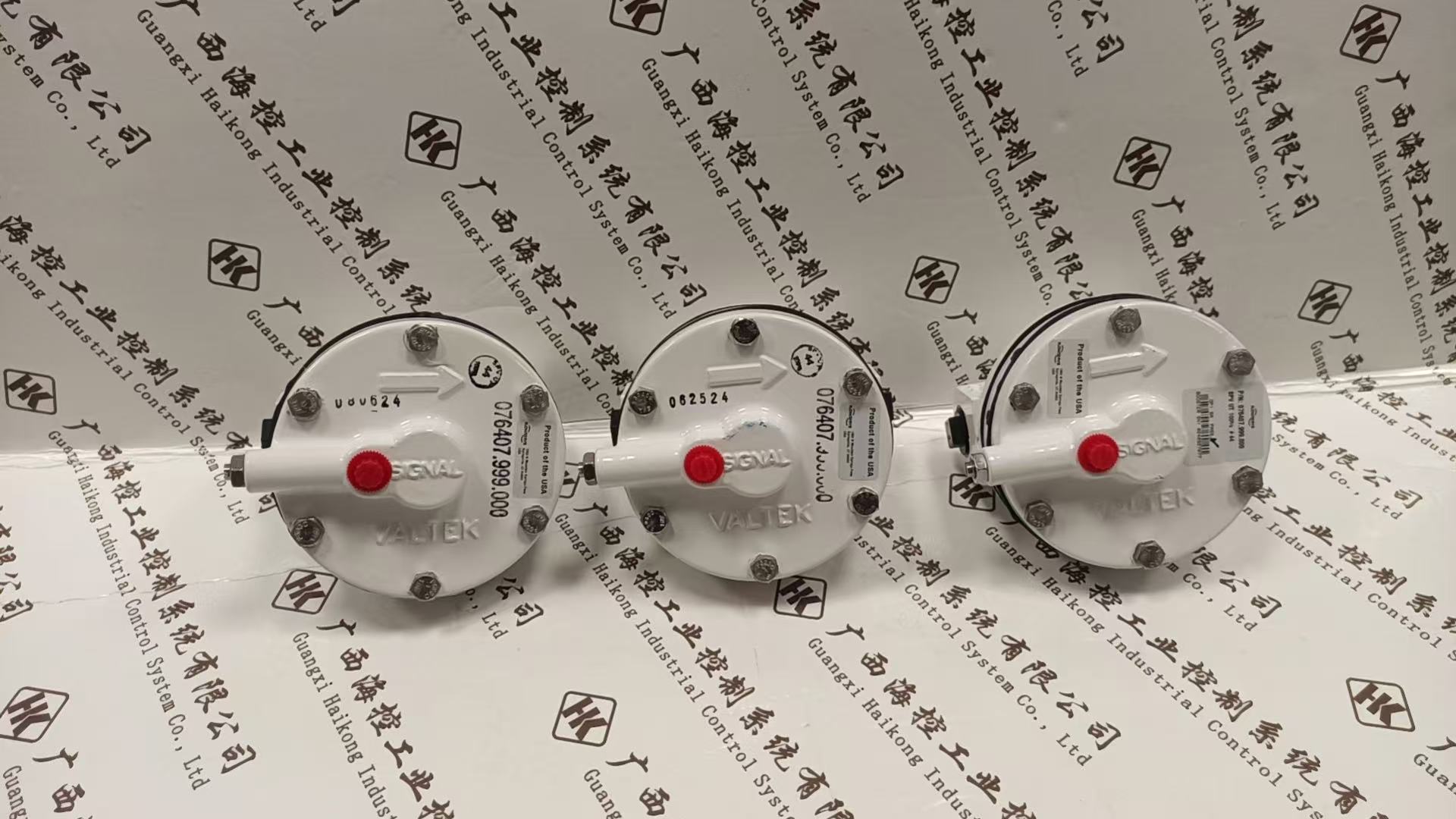

产品介绍

技术参数与核心特性

1. 气动性能

输入 / 输出范围：

输入压力：0.2~1.0MPa（2~10bar），适配主流定位器输出。

输出压力：0.2~1.0MPa（2~10bar），最大耐压 1.7MPa（17bar）。

流量特性：

空载流量：1500L/min（6bar 供气压力）。

压力恢复率：≥95%（标准 ISO 5398 测试）。

接口规格：

气口尺寸：3/4" NPT（F），适配 16mm 外径气管。

安装方式：DIN 导轨或面板安装，标配 M6×20 安装螺栓。

2. 物理特性

材料与工艺：

阀体材质：铝合金阳极氧化（耐盐雾 1000 小时），内部阀芯镀硬铬（耐磨寿命≥10 万次）。

防护等级：IP65（NEMA 4X），可在 - 20°C~+80°C 环境下工作。

外形尺寸：120mm×80mm×150mm（宽 × 高 × 深），重量 1.2kg，适配紧凑型控制柜。

3. 环境适应性

抗干扰设计：

防震等级：IEC 60068-2-6（10~500Hz，15g），适合振动环境（如压缩机旁）。

过滤要求：需前置 5μm 精密过滤器（如 VALTEK 049418.999.000），防止颗粒堵塞阀芯。

温度补偿：内置双金属片结构，-20°C~+60°C 范围内输出压力波动≤±3%。

技术规格与认证

性能参数

线性度：±1% F.S.（标准信号 4-20mA）。

重复性：≤0.5% F.S.，长期稳定性≤1% F.S./ 年。

泄漏量：≤50ml/min（1.0MPa 压力下）。

合规认证

计量认证：符合 GB/T 13929-2018《工业过程控制系统用气动放大器》。

电磁兼容：通过 EN 61000-6-2（工业环境抗扰度）。

防爆认证：可选 ATEX II 2G Ex db IIC T6（需定制，交货周期延长 4 周）。

四、安装与调试要点

安装流程

气路连接：

使用 3/4" NPT 管接头和特氟龙胶带密封，避免漏气。

进气管路需安装手动球阀（如 VALTEK 028993.999.000），便于维护时切断气源。

电气连接：

三线制接线（电源 +、电源 -、信号），建议使用屏蔽电缆（如 Belden 3103A）。

信号电缆与动力电缆间距≥30cm，避免电磁干扰。

机械固定：

采用 M6 螺栓紧固，安装面平面度误差≤0.1mm/m，避免应力变形。

调试步骤

静态校准：

输入 4mA 信号，调整零位旋钮使输出压力为 0.2MPa。

输入 20mA 信号，调整量程旋钮使输出压力为 1.0MPa。

重复 3 次测试，误差需≤±0.02MPa。

动态测试：

使用阶跃信号（4mA→20mA），用示波器测量输出压力上升时间（应≤50ms）。

检查旁通阀动作是否顺畅，无卡滞或异常噪音。
