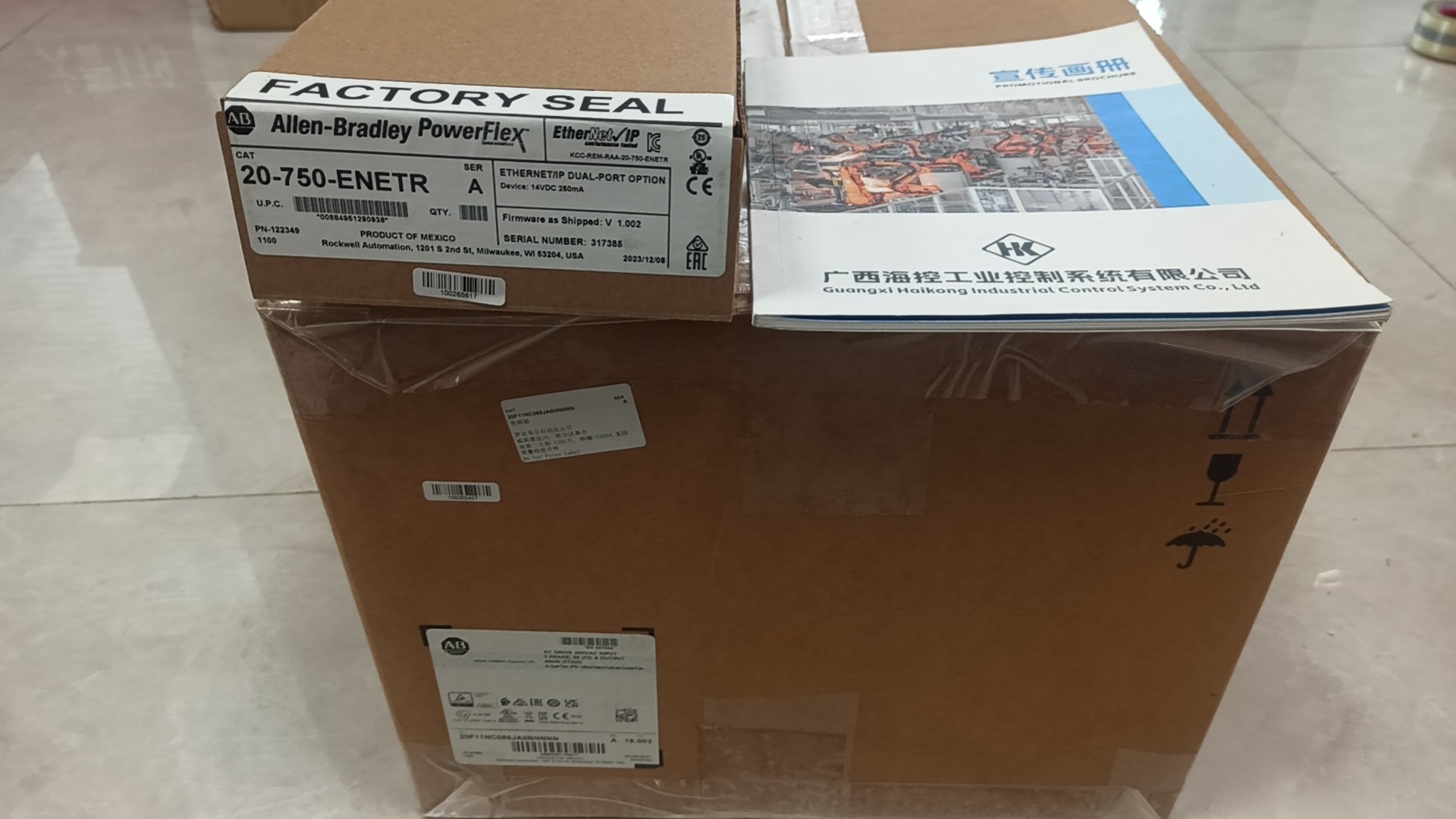

产品介绍

技术参数

1. 通信性能

协议支持：

EtherNet/IP：支持 CIP 显式报文（配置指令）与隐式报文（实时 I/O 数据），单模块支持 16 个并发 MSG 连接。

集成运动控制：通过 Tap 模式（仅 PowerFlex 755）实现轴同步，响应时间 ≤ 500 μs。

数据链路：

32 位数据通道：16 位输入 / 16 位输出，支持参数化映射（如电机电流、故障代码）。

动态数据速率：可配置 20 ms 至 1 s 的更新周期，平衡实时性与带宽占用。

2. 物理与环境参数

外形尺寸：150mm×68mm×26mm（长 × 高 × 宽），重量 62g，支持 DIN 导轨或变频器本体安装。

防护等级：IP20（需柜体防护），工作温度 -10°C~+50°C，湿度 ≤ 95% RH（无冷凝）。

电磁兼容：符合 EN 61000-6-2 工业抗干扰标准，内置共模扼流圈抑制高频噪声。

3. 安全与认证

基础安全：

STO 功能：通过 FSoE（Fail Safe over EtherNet/IP）实现安全力矩关闭，响应时间 ≤ 5 ms。

访问控制：支持密码保护与网络分段，防止未授权设备接入。

认证与合规：

国际认证：CE、UL/cUL、CCC（中国强制性认证）。

行业标准：符合 ODVA EtherNet/IP 规范及 ISO 11898-3 实时通信要求。

系统集成与调试

硬件连接

网络接口：

ENET1/ENET2：RJ45 端口，支持 Cat5e 屏蔽电缆（建议 Belden 3103A），单网段最长 100m。

ENET3（PowerFlex 755 专用）：通过短跳线连接变频器内置 EtherNet/IP 适配器，实现运动控制数据透传。

扩展模块：

电源冗余：搭配 AX8640 电源模块（3×200~480V AC 输入），支持双电源热备。

I/O 扩展：通过 DeviceNet 或 ControlNet 模块（如 20-750-DNCR）连接分布式 I/O 设备。

软件配置

工具支持：

Studio 5000：自动生成设备标签，支持 CIP 通信参数可视化配置（如 RPI 更新周期、数据映射表）。

DriveExecutive：调试变频器参数（如电机模型、PID 控制），同步上传至通信模块。

网络诊断：

LED 指示灯：4 色状态灯（绿 / 黄 / 红）显示通信状态、节点地址及故障代码。

网页监控：内置 Web 服务器，可通过浏览器查看实时流量、错误日志及设备健康度。

安装规范

散热设计：垂直安装于变频器控制盒，相邻模块间距 ≥ 15mm，避免高温环境（如靠近变频器功率单元）。

接地要求：PE 端子需连接至柜体接地排（阻抗 ≤ 0.1Ω），抑制静电干扰
